Filtry świecowe do redukcji węglowodorów (LZO) z powietrza
KORZYŚCI ZE STOSOWANIA FILTRÓW ŚWIECOWYCH:
► Znikome koszta eksploatacyjne w porównaniu z innymi metodami oczyszczania powietrza z LZO, a w szczególnie z filtrami złożowymi.
► Nieduże opory, a co za tym idzie:
- energooszczędne wentylatory,
- wielostopniowa budowa dla doskonalszej filtracji zanieczyszczeń wielozwiązkowych.
► Wydłużona żywotność.
► Rewelacyjna chłonność - nawet do 50% masy węgla aktywnego w filtrze.
► Prosty i czysty serwis – węgiel aktywny jest zamknięty w świecach więc jego wymiana nie powoduje uciążliwego zapylenia, nie wymaga stosowania specjalistycznych odkurzaczy.
► Małe gabaryty, kompaktowa konstrukcja i prosta obsługa.
► Szycie filtrów na miarę - dokładny dobór wielkości filtra do danego przepływu.
► Gwarancja wielokrotnej regeneracji lub utylizacji zużytego węgla.
ZASTOSOWANIE:
Węglowe filtry świecowe produkcji ZDPWA Jan Saratowicz oczyszczają powietrze z oparów styrenu, toluenu, rozpuszczalników i innych Lotnych Związków Organicznych. Nasze filtry świecowe pracują w wielu zakładach produkcyjnych, lakierniach oraz placówkach badawczych. W przygotowaniu są kolejne realizacje na obiektach w całej Polsce.
JAK DZIAŁAJĄ FILTRY ŚWIECOWE?
KRÓTKO O BUDOWIE
Zanieczyszczone powietrze jest tłoczone do komory filtra, w której znajdują się świece z workami wypełnionymi węglem aktywnym. Powietrze przechodząc przez węgiel osadza na nim zanieczyszczenia po czym jest kierowane do świecy, a następnie pod wewnętrzne dno filtra. Pod wewnętrznym dnem oczyszczone powietrze przemieszcza się w stronę króćca wylotowego, którym opuszcza filtr po oczyszczeniu.
SKALOWALNOŚĆ
Możemy dowolnie dobierać ilość świec dla różnych przepustowości powietrza, co sprawia, że filtry są skalowalne i dla każdej aplikacji możemy wykonać filtr szyty na miarę.

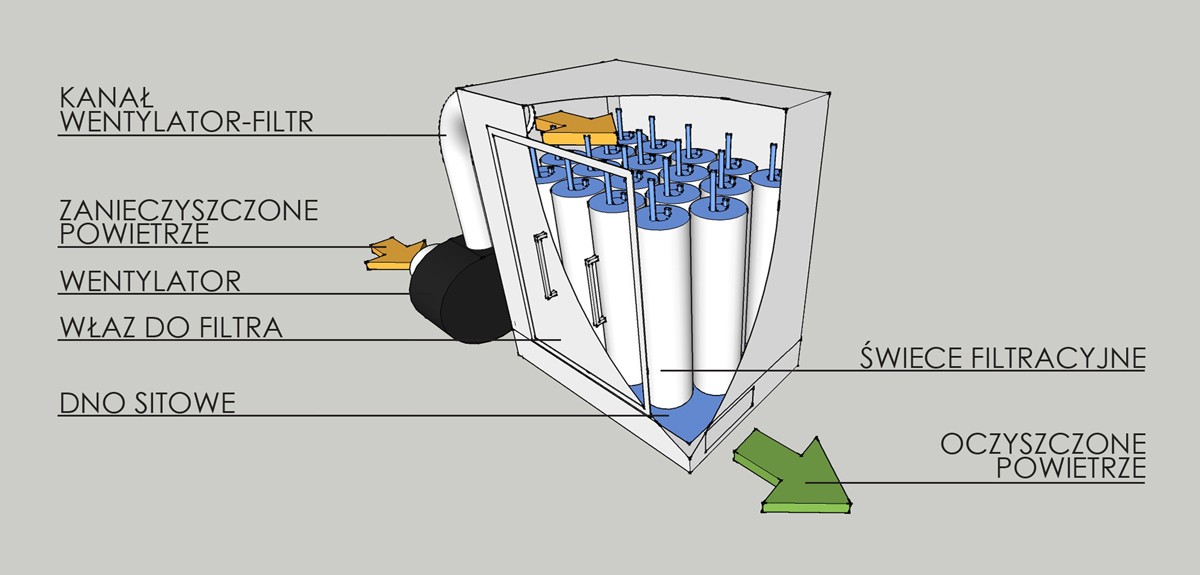

Rys.1. Schemat 1-stopniowego filtra świecowego.
ŚWIECA - ŹRÓDŁO KORZYŚCI
NISKIE OPORY
Konstrukcja świecy to połączenie prostoty, pomysłu i precyzji wykonania. Składająca się ze stalowego korpusu i worka z węglem aktywnym świeca to źródło wszelkich korzyści. 10 cm warstwa węgla w świecy stanowi wiele mniejszy opór dla wentylatora niż 50-100 cm warstwa węgla w filtrach złożowych. Dzięki zastosowaniu świec, jesteśmy w stanie kontrolować opór filtra i utrzymywać go na poziomie od 400 Pa dla filtra 1-stopniowego do 800 Pa dla filtra 2-stopniowego i 1300 Pa dla filtra 3-stopniowego. Taki opór jednego urządzenia pozwala na zastosowanie małych, energooszczędnych wentylatorów oraz dwóch, a nawet trzech stopni filtra jeden za drugim. W takiej konstrukcji filtrów utrzymujemy odpowiedni, kilkusekundowy czas kontaktu.
OSZCZĘDNOŚĆ ENERGII - NISKIE KOSZTA
Zastosowanie świec filtracyjnych znacznie zmniejsza opór filtra. Da Ci to możliwość użycia znacznie bardziej oszczędnego wentylatora. Dla przykładu 100 cm warstwa węgla w filtrze złożowym o przepustowości 4000 m3/h ze złożem o wysokości 100 cm i średnicy 1,5 m wygeneruje ok 1300 Pa oporu. Do takich parametrów filtra zależy zastosować wentylator z silnikiem 5,5 kW. Porównywalnie, filtr świecowy o przepustowości 4000m3/h i 40 świecach w filtrze stawia opór 360Pa. System filtracyjny z takim filtrem jest napędzany przez wentylator z silnikiem 1,75kW.
MODUŁOWOŚĆ
Dzięki zastosowaniu świec i małemu oporowi filtra możemy zbudować dla Ciebie filtr składający się z 2 lub nawet 3 modułów zachowując przy tym niesamowicie niski opór filtra.
Fot.1. Świeca filtracyjna.
CO DA CI MODUŁOWA KONSTRUKCJA FILTRÓW?
ZWIĘKSZONA POJEMNOŚĆ SORPCYJNA - DŁUŻSZE ŻYCIE - JESZCZE WIĘKSZE OSZCZĘDNOŚCI
Główną zaletą filtrów modułowych jest ich zwiększona pojemność sorpcyjna. Dzieje się tak dzięki efektowi sorpcji statycznej. Dynamiczna pojemność sorpcyjna węgla aktywnego na węglowodory lotne w filtrze 1 stopniowym wynosi średnio 20% wagowych. W filtrze 2-stopniowym, dzięki efektowi sorpcji statycznej zwiększy się do około 33% wagowych w I stopniu i ok 23% wagowych w II stopniu. Średnia chłonność węgla w takim filtrze to ok 28% masy węgla.
Rys.3. Schemat zapełniania pojemności sorpcyjnej węgla w filtrze 2-stopniowym filtrującym z powietrza związek o średniej wyłapywalności przez węgiel aktywny. Po lewej/na górze diagram pokazujący wysycenie węgla w pierwszym (33%) i drugim (23%)stopniu, po prawej/na dole — łączne, średnie wysycenie węgla w obydwu stopniach (28%).
TIP:
Gdy zastosujesz filtr 3 stopniowy automatycznie jego całkowita pojemność sorpcyjna wzrośnie do 35%. Pierwszy stopień zaadsorbuje zanieczyszczenia o masie równej 45% masy węgla w nim zawartej, drugi stopień 35%, a trzeci 25%.
Rys.4. Schemat zapełniania pojemności sorpcyjnej węgla w filtrze 3-stopniowym filtrującym z powietrza związek o średniej wyłapywalności przez węgiel aktywny.Po lewej/na górze diagram pokazujący wysycenie węgla w pierwszym (45%), drugim (35%) i trzecim (25%) stopniu, po prawej/na dole - średnie wysycenie węgla we wszystkich trzech stopniach (35%).
Modułowa konstrukcja filtrów zwiększa chłonność zawartego w nich węgla do 35%, a w przypadku dobrze sorbujących się związków nawet do 50%. Dzięki zwiększeniu chłonności filtrów do 35% będziesz mógł znacznie dłużej korzystać z tego samego węgla, przez co konieczność regeneracji stanie się rzadsza. Długie okresy między regeneracjami oznaczają oszczędność dla Twojej firmy.
BEZPIECZEŃSTWO
Dzięki 2- lub 3-stopniowej konstrukcji filtra powietrze ma wydłużony czas kontaktu z węglem co czyni filtrację bardziej skuteczną. W przypadku gdy filtrowane powietrze jest zanieczyszczone więcej niż jednym związkiem, a ciężary poszczególnych związków są różne - obydwa związki zaadsorbują się odpowiednio: cięższy związek na 1 module, lżejszy związek na 2 module. Dwu modułowa konstrukcja jest dużym udogodnieniem gdyż cięższy związek zawsze wyprze z porów węgla lżejszy związek, a wyparty związek zaadsorbuje się na drugim stopniu.
Dodatkowe korzyści.
WYDŁUŻONY CZAS KONTAKTU ZANIECZYSZCZONEGO POWIETRZA Z WĘGLEM AKTYWNYM
Już 1-stopniowe filtry projektujemy tak aby miały min. 3 sekundowy czas kontaktu gwarantujący prawidłową sorpcję LZO. W przypadkach ciągłego, wysokiego stężenia LZO w sąsiedztwie zabudowań mieszkalnych dostarczymy filtr z wydłużonym nawet do 10 sekund czasem kontaktu, co wyeliminuje możliwość przedostania się jakichkolwiek zanieczyszczeń poza filtr.
SZYBKOZŁĄCZKI
Dzięki specjalnym gniazdom świece dają możliwość szybkiej i czystej wymiany wsadu filtrującego, przez personel niewykwalifikowany. Dzięki temu użytkownik we własnym zakresie może wymienić wsad w filtrze bez uciążliwego pylenia i wysypywania się wsadu filtrującego. Filtry świecowe nie wymagają też stosowania specjalistycznych odkurzaczy do materiałów sypkich jakimi wyjmuje się wsad ze starszych, złożowych typów filtrów.
